Программный комплекс создан для вычислений и выявлений несоответствий требованиям и нормам СП 260.1325800 и EN 1993 при построении несущих модулей в стальных сооружениях, изготовленных из холодногнутых профилей.

Инструмент выполняет проверку стержневых конструкций при установленных значениях габаритов и типов сечения. Если вы знаете сечение несущего модуля по сортаменту холодногнутого профиля, то есть вероятность, что вы также подберёте необходимый профиль по предложенному сортаменту.

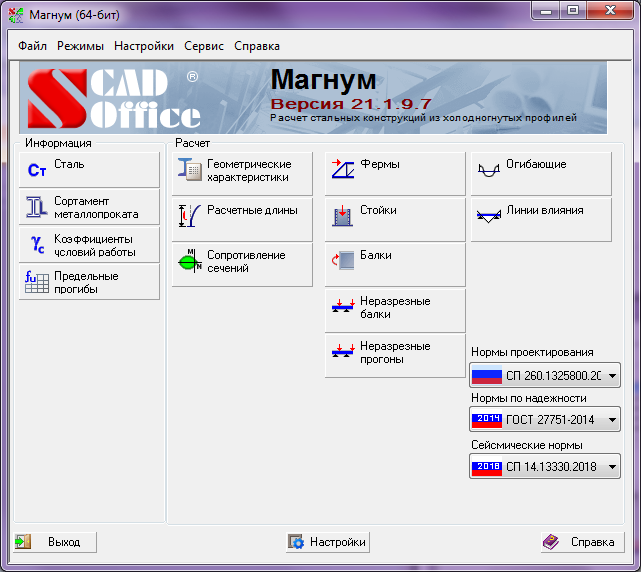

Возможности программы

Оцените расчётные возможности программного комплекса. Благодаря внесённым в инструмент нормативам, можно осуществлять проверку профили на прочность и устойчивость, а также учитывать возможные деформации.

Режимы проверки «Магнум»

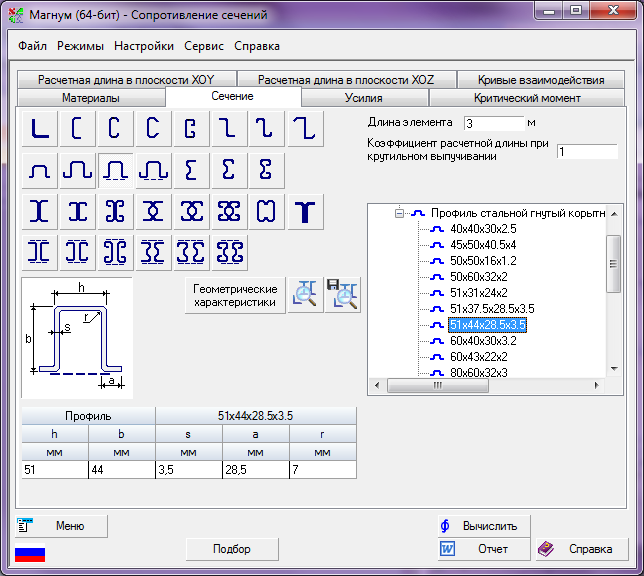

• Производит проверку сопротивлений различных видов сечений при воздействии разного рода синтеза усилий. В проверке участвуют сплошные и сквозные сечения.

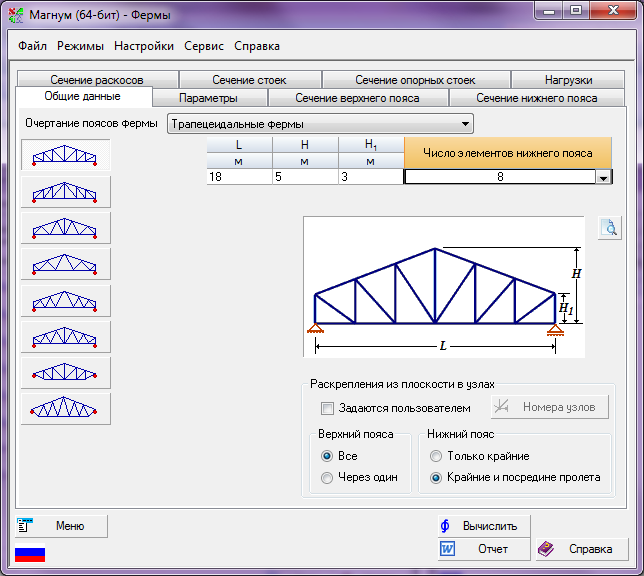

• Анализирует на соответствие требований фермы, сложные конструкции шарнирно-стержневых покрытий, которые популярны и наиболее распространены в строительных конструкциях из тонкой стали для быстровозводимых сооружений. Здесь прибегают к составным и сквозным сечениям профилей типа U, С и Σ, а также к гнутым элементам и сложносоставным модулям из спаренных уголков.
• Проверяет однопролетные балки с различными обстоятельствами опирания с использованием составных и сквозных сечений холодногнутых профилей по типу U, С и Σ.

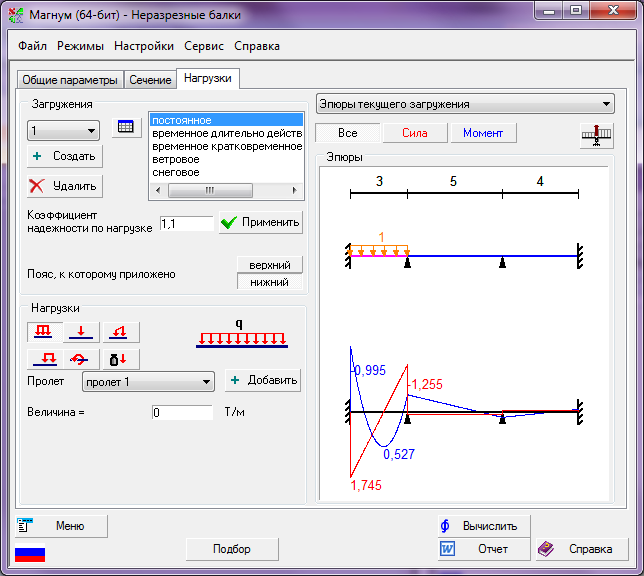

• Устанавливает несоответствия с требованиями СП 260.1325800 в многопролетных балочных конструкциях с вышеуказанными сечениями.

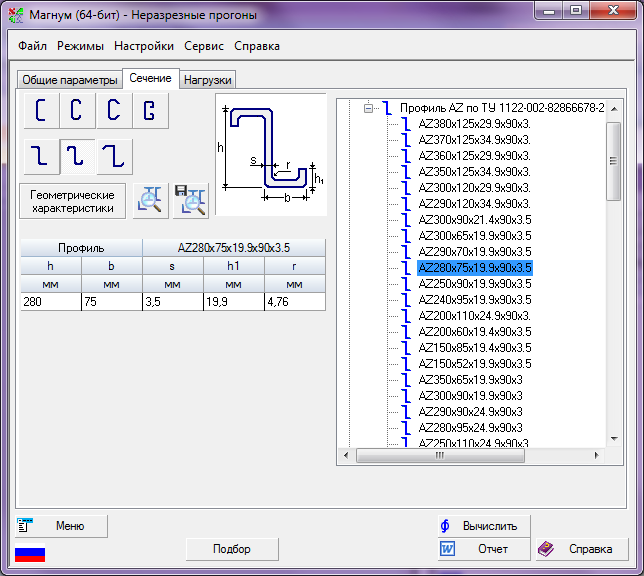

• Указывает отклонения от норм в многопролетных балках из холодногнутых профилей, представленных в роли прогонов покрытия из С- и Z-образных профилей.
• Проверяет стойки и колонны составных и сквозных сечений.

Режимы справки

• Раздел стали. Вы можете получить актуальные сведения о нормативного и расчётного сопротивления сталей для несущих модулей из тонкостенного гнутого профиля;
• Раздел сортамента металлопроката познакомит вас с сортаментом профилей;
• Раздел «Коэффициенты условий работы» поможет сделать правильный выбор условий работы для конструкций и несущих элементов. Здесь приведены все известные значения коэффициентов;
• Раздел с предельными прогибами познакомит с нормами ограничений в соответствующей нише;
• Раздел «Огибающие». Информация касается недопустимых сочетаний различных нагружений на изгибаемые модули, в том числе эпюры типа М и Q;
• Раздел «Линии влияния». Сведения этого раздела помогут построить линии влияния в многопролетных неразрезных балках;
• Раздел «Геометрические характеристики». Вы можете получить сведения относительно свойств поперечных сечений;
• Раздел «Расчётные длины». Здесь представлена информация о том, как производить расчёт длин стержневых элементов, учитывая характер крепления.

Документирование работы

Создаваемый автоматически отчет, на основе результатов вычислений, может быть представлен в виде иллюстрации в формате RTF.
